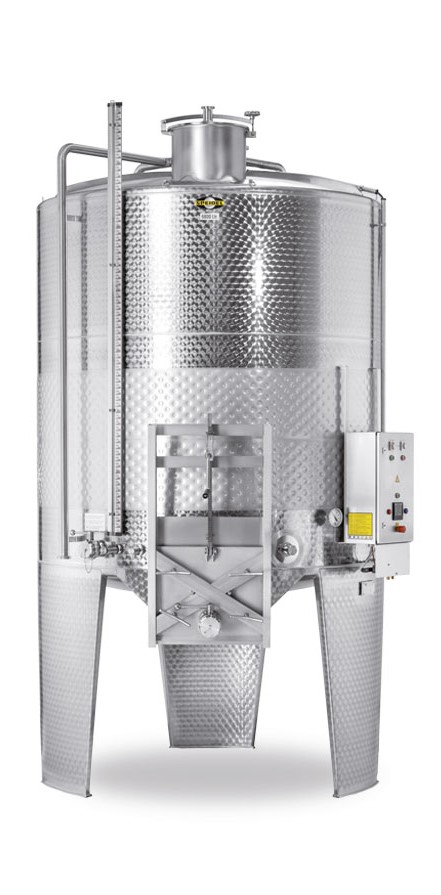

Edelstahl Rotweinmaische-Innentaucher Type FD-IT

Von 6000 bis 25000 Ltr.

Bei Befestigung des Pneumatikzylinders auf dem Tankdach besteht ein erhöhter Platzbedarf. Dies ist bei niedrigen Kellergebäuden ungünstig und oft besteht überhaupt keine Möglichkeit solche Behältersysteme einzusetzen.
Diesem Nachteil liegt der innovative Gedanke des "Innentauchers" zugrunde.
Das bewährte SPEIDEL-Eintauchsystem mittels Pneumatik ist im Innern des Tanks konstruktiv integriert, wodurch eine wesentlich bessere Raumausnutzung erzielt wird, bzw. die Gesamtbauhöhe des Tanks deutlich reduziert ist. Die Höheneinsparung erlaubt bei vergleichbarer Gesamthöhe der Behältersysteme ca. 50 % Mehrinhalt.
Durch die neue Höhenverstellung der Eintauchflügel kann die Mindestbefüllmenge auf bis zu 40 % vom Nenninhalt des Maischetanks reduziert werden und es besteht nun auch die Möglichkeit Kleinmengen im Tank zu verarbeiten.

Serienmäßige Ausrüstung:

Behälter

Tankdach
bis Behälter Ø 2000 mm aus Edelstahl 1.4404 (V4A), Oberfläche IIId
ab Behälter Ø 2200 mm aus Edelstahl 1.4404/1.4571 (V4A), Oberfläche IIId/IIIc

Tankmantel
aus Edelstahl 1.4301 (V2A), Oberfläche IIId

Tankboden
bis Behälter Ø 2000 mm aus Edelstahl 1.4301 (V2A), Oberfläche IIId
ab Behälter Ø 2200 mm aus Edelstahl 1.4301 (V2A), Oberfläche IIId/IIIc

Leitersicherungsbügel, Kranösen, freistehend auf angeschweißten Füßen, optimale Standsicherheit und
Krafteinleitung in den Behälter.

Domöffnung
Dom NW 400, im Tankdach nach vorne senkrecht positioniert (Tankdach mit Sickenaushalsung für totale
Entlüftung), Klappdeckel mit Lüftungsstutzen NW 50 Rd 78 x 1/6 "

Temperaturmessung
Anschweiß-Gewindestutzen NW 10 DIN 11851
Einschraubhülse mit Feststellschrauben und Überwurfmutter NW 10 DIN 11851
Bimetall-Zeigerthermometer Ø 100 mm, Meßbereich -10° C bis +60° C

Probeentnahme
Anschweiß-Gewindestutzen NW 20 DIN 11851.
Probierhahn mit Überwurfmutter NW 20 DIN 11851.

Klarablauf
Verstärkungsplatte mit Bohrung Ø 48 mm, für Aufnahme von Zapflochklappe Gr. 37
oder Anschweiß-Gewindestutzen NW 50 DIN 11851

Saft-Totalauslauf/ -Befüllung
Anschweißbogen NW 65 DIN 11851.

Maischetauchsystem - Systemvoraussetzungen
Elektronische Steuerung (Edelstahl-Schaltschrank, standardmäßig rechts angeordnet),
Anschluss 220 V, 50 Hz, Eintauchzeit und Pausenzeit stufenlos einstellbar. Pneumatikzylinder innen am verstärkten Dach angeflanscht.
Kolbenstange und Eintaucheinheit aus Edelstahl.

Systemvoraussetzungen:
Kompressor: - Kesselinhalt mind. 90 ltr. - Luftleistung 500 ltr./min. bei 6 bar
Die Druckluft vom Kompressor muss mit einer Wartungseinheit aufbereitet werden!
Wir empfehlen folgende Wartungseinheiten:
- FESTO FRC-1/2-D-MIDI-A (Teile-Nr. 159591)
- SMC AC40A-F04DE

Benötigte Luftmenge nach Eintauchiefe:
- Eintauchtiefe 1000 mm 12,3 Ltr./Hub - Eintauchtiefe 1500 mm 18,3 Ltr./Hub
- Eintauchtiefe 1250 mm 15,3 Ltr./Hub - Eintauchtiefe 1750 mm 21,4 Ltr./Hub

Maische Auslauf

Type FD-ITTK: mit Maische-Tiefauslauf und Klapptüre
Maische-Tiefauslauf B=530 mm x H=400 mm, mit nach außen zu öffnender Klapptüre, links angeschlagen. (Um Weinaustritt beim Öffnen zu vermeiden, sollte man vorher ausreichend entsaften) Auslaufhöhe X = 580 mm

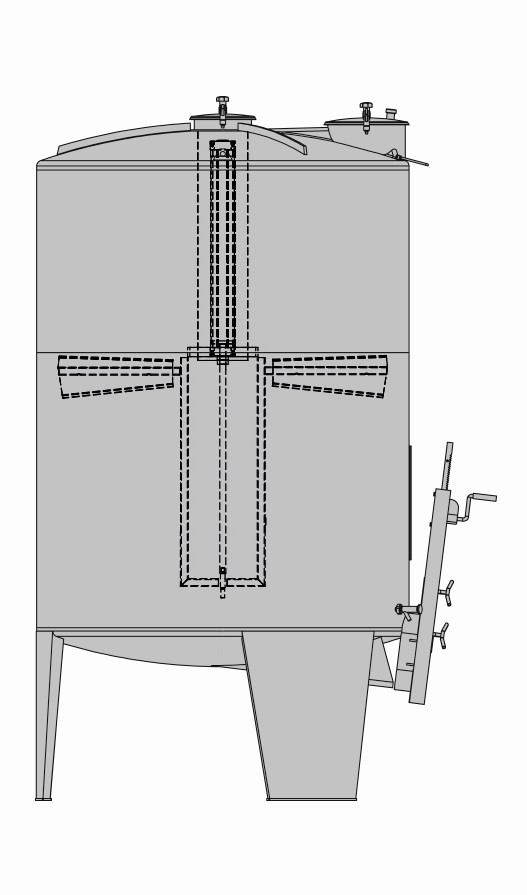

Type FD-ITTS: mit Maische-Tiefauslauf und Schieberdosierung
Maische-Tiefauslauf B=530 mm x H=400 mm, mit Schieberdosierung. Fein dosierbar zu öffnen.
Auch für Dünnmaischeausbringung. Auslaufhöhe X = 520 mm

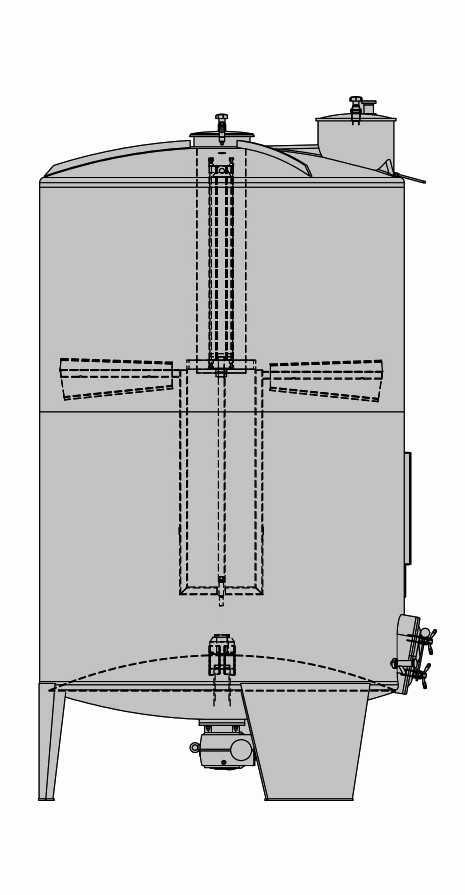

Type FD-ITAK: automatischer Maischeausbringung und Klapptüre
Maischeauslauf B=530 x H=400 mm mit nach außen zu öffnender Klapptüre, links angeschlagen.
Edelstahl-Ausräumer mit Getriebemotor (4 U/min), Elektroanschluss 380 V, 50 Hz
Auslaufhöhe X = 580 mm

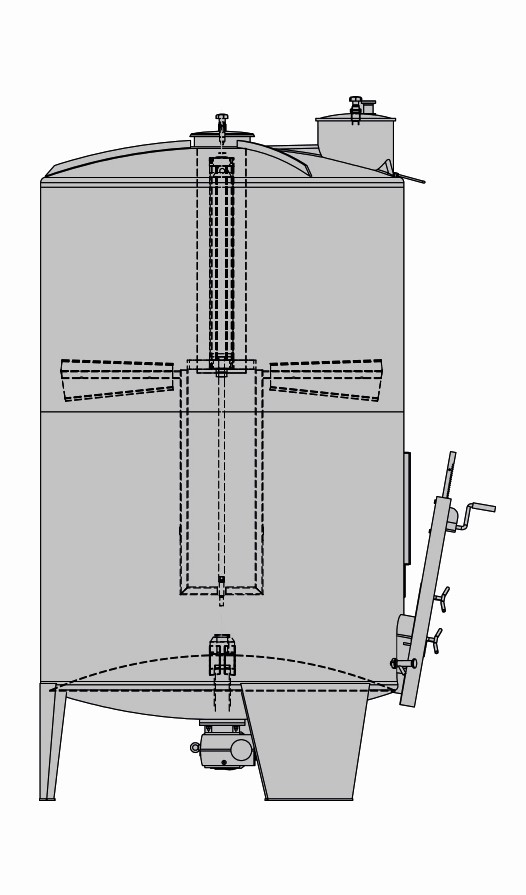

Type FD-ITAS: automatische Maischeausbringung und Schieberdosierung
Maischeauslauf B=530 x H=400 mm mit Schieberdosierung - fein dosierbar zu öffnen, auch für Dünnmaischeausbringung
Edelstahl-Ausräumer mit Getriebemotor (4 U/min), Elektroanschluss 380 V, 50 Hz
