Gegendruckabfüllanlage
Gegendruckabfüllungsanlage

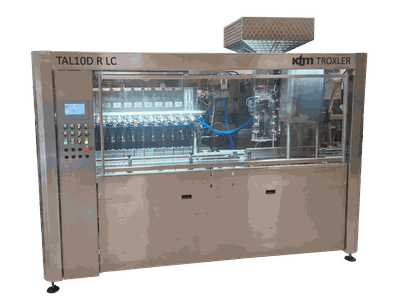

TAL 10/ 12/ 14/ 16D
Lineare Gegendruckabfüllanlage mit 10, 12, 14 oder 16 Füllstationen
- Keine Wartezeiten beim Flaschenein- bzw. auslauf durch neuartiges Flaschenführungskonzept. Während dem Abfüllen werden die nächsten Flaschen schon nachbeschickt.
- 10- 16 Gegendruckventile für kohlensäurehaltige Getränke wie Bier, Secco, Schaumwein Limonade, etc.
- Integrierte Vorspanneinrichtung der Flaschen mit Inertgas (CO2, N2)
- Optionale Flaschenvorevakuierung und Flaschenspülung mit Inertgas (mehrere Spülgänge möglich)
- Entspannkurven auf Umgebungsdruck beliebig wählbar durch elektronische Entspanntechnik
- Integrierter Flaschenniveauausgleich
- Abfüllleistung bis zu 3000 Flaschen /h
- Zentrale Visualisierung aller Prozessparameter
- Drücke, Füllstand, Temperatur am innovativ gestalteten Touchscreen
- Hygienisches Design der kompletten Abfüllanlage (Membranventile, Spaltarme Verschraubung, Totraumarm, etc.)
- Gut zu reinigen: CIP (Cleaning in Place) und SIP (Sterilisation in Place) fähig
- Kompakte längliche Bauweise
- Quasi formatteillos
- In der Verschließbaureihe TV2000 oder TV2000- TWIN finden Sie eine passende Ergänzung zu diesen Füllern.
Erweiterungsmöglichkeiten:
- Der Gegendruckfüller TAL10/ 12/ 14/ 16D kann sehr gut mit den KTM Verschließern TV2000 oder TV2000 TWIN kombiniert werden. Dadurch ist es möglich wahlweise an einer oder zwei Verschließstationen folgende Verschlüsse zu verschließen: LongCaps, ShortCaps, Naturkorken, Twist und Plopp, Longcaps mit innen liegendem Gewinde.
Weitere Füllventilvarianten:
Der Linearfüller kann auch mit anderen Füllventilen ausgestattet werden:
- Falldruckventile
- Kurzrohrventile drucklos
- Kolbenfüller
- Langrohrventile
Zubehör:
- Automatische Flaschenhöheneinstellung
- Vakuumpumpe
- Membranpumpe zum Befüllen des Tankes
- Automatisches CO2 Management inklusive Vorheizung
- Aufschäumeinrichtung
- Formatteile für Sonderflaschen (z.B. Rechteck, Spezialform, Kunststoff)
- Formatteile für Spezialmündungen (z.B. Twist- Off, PP18)
- Anpassung für sehr kleine Flaschen (Höhe <160mm oder Durchmesser < 55mm)
- Anpassung für sehr große Flaschen (Höhe > 400mm oder Durchmesser > 98mm)
| TAL10 | TAL12 | TAL14 | TAL16 | |
| Elektrischer Anschluss | 230V / 400VAC (*1) | 230V / 400VAC (*1) | 230V / 400VAC (*1) | 230V / 400VAC (*1) |
| Maße (LxBxH) (mm) | 2000 x 850 x 2000 (*2) | 2200 x 850 x 2000 (*2) | 2400 x 850 x 2000 (*2) | 26000 x 850 x 2000 (*2) |
| Gewicht (kg) | 650 | 700 | 750 | 800 |
| Füllventile | 10 | 12 | 14 | 16 |
|
Leistung stille Produkte bis zu (Flaschen 0,7l/h) |
2400 | 2800 | 3000 | 3000 |
| Leistung kohlensäurehaltige Produkte bis (Flaschen 0,7l/h) | 1800 | 2200 | 2600 | 3000 |
| Flaschendurchmesser (mm) |
55 - 98 (30 - 150) (*2) |
55 - 98 (30 - 150) (*2) |
55 - 98 (30 - 150) (*2) |
55 - 98 (30 - 150) (*2) |
| Flaschenhöhe (mm) |
160 - 400 (50 - 550) (*3) |
160 - 400 (50 - 550) (*3) |
160 - 400 (50 - 550) (*3) |
160 -400 (50 - 550) (*3) |
| Luftbedarf effektiv (l/min) | 120 | 120 | 120 | 120 |
*1 Bei Verwendung einer Vakuumpumpe wir 400VAC benötigt
*2 Abmessungen ohne Einlauf und Auslaufband
*3 Mit Sonderzubehör möglich
